Фирменные комплектующие Schneider Electric помогают закрепить корпус, организовать кабели, закрыть боковые стороны, собрать цоколь и подключить аппаратуру. В каталоге представлены Prisma, Spacial, Easy-S, Kaedra, MasterPact, Compact NSX и EasyPact. Детали выбирают по серии, точным размерам шкафа, месту установки и назначению внутри рабочей монтажной сборки оборудования.

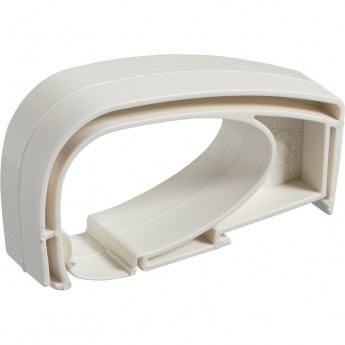

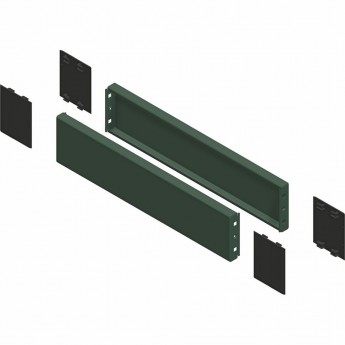

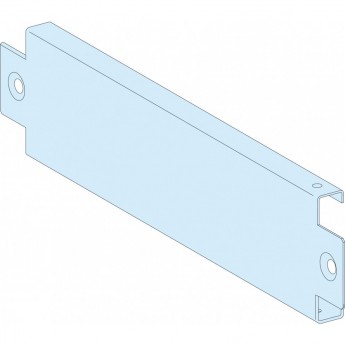

Prisma включает крепления для горизонтальных и вертикальных кабелей, а также держатели кабель-каналов. Эти элементы организуют трассы внутри шкафа. Для Spacial представлены стальные проушины крепления к стене и боковые панели цоколя размером 800 × 100 мм.

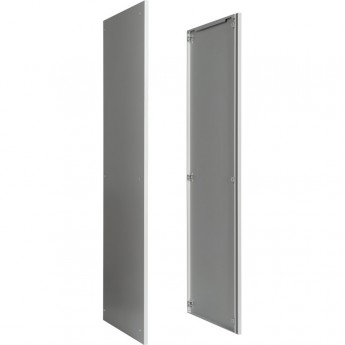

Easy-S включает боковые панели и рейки для глубины 600 мм. Kaedra представлена пылевлагозащищённым корпусом на 72 модуля. Детали разных семейств не смешивают: комплектующие для шкафов Schneider Electric должны совпадать с геометрией и крепёжными точками выбранной серии.
| Группа | Серия | Назначение |
|---|---|---|
| Крепления и держатели кабелей | Prisma | горизонтальная или вертикальная прокладка |
| Проушины и панели цоколя | Spacial | крепление к стене и основание шкафа |
| Боковые панели и рейки | Easy-S | сборка корпуса глубиной 600 мм |
| Корпус на 72 модуля | Kaedra | защищённое размещение аппаратов |
| Разъёмы интерфейса | MasterPact | коммуникационное подключение |
| Разъёмы и разделители | Compact NSX / MasterPact | силовая сборка и изоляция полюсов |
Для MasterPact есть разъёмы коммуникационного интерфейса и разделители полюсов шасси. Compact NSX представлен короткими разъёмами заднего присоединения аппаратов до 250 А. EasyPact включает элементы снятия напряжения с клемм. Это функциональные детали силовой сборки, а не универсальный крепёж корпуса.
Начинают с точной серии и размера шкафа. Панель Easy-S для глубины 600 мм, боковина цоколя Spacial 800 × 100 мм и крепление Prisma имеют разные посадочные места. Наружное сходство металлических деталей не гарантирует совместимость.
Для кабельной организации определяют направление трассы, количество проводников и места входа к аппаратам. Горизонтальные и вертикальные крепления Prisma выполняют разные функции. Кабель-канал должен оставлять доступ к клеммам и не мешать дверям или панелям.
При настенном монтаже проушины выбирают к материалу и массе корпуса по документации Spacial. Цокольные панели согласуют с шириной и глубиной шкафа. Все опорные элементы устанавливают до размещения тяжёлой аппаратуры.
Коммуникационные разъёмы MasterPact и силовые аксессуары NSX сверяют с моделью выключателя и шасси. Количество в комплекте не является главным параметром: важны электрическое назначение, положение подключения и серия Schneider Electric.
Комплектующие Schneider Electric размещают по сборочному чертежу шкафа. Кабельные держатели, панели и силовые разъёмы не должны перекрывать крепления оборудования, вентиляционные проходы и зоны последующего безопасного обслуживания.
Магазин официального дилера предлагает оригинальные комплектующие Schneider Electric с гарантией изготовителя; заказы отправляются по России. Для заказа указывают серию шкафа или аппарата, размеры, направление установки и назначение детали. Состав сборки сверяют с чертежом корпуса и проектной спецификацией.
Комплектующие Schneider Electric проверяют по серии и размерам шкафа.
Только при прямом указании совместимости. Панели Easy-S и Spacial рассчитаны на собственные размеры, цоколь и крепления. Совпадение глубины или цвета не гарантирует одинаковых отверстий, геометрии и способа крепления корпуса шкафа.
Они фиксируют трассу внутри шкафа и помогают сохранить порядок проводников. Держатель выбирают по серии Prisma, направлению канала и месту установки. Он не заменяет сам кабель-канал и крепления отдельных силовых кабелей.
Проушины используют, чтобы надежно закрепить шкаф или корпус на стене и снизить риск смещения при эксплуатации. Это монтажный аксессуар для установки изделия, а не элемент цоколя: детали цоколя формируют основание шкафа и помогают при напольном размещении.
Сначала смотрят на серию и тип шкафа или корпуса, затем — на назначение аксессуара: монтаж, кабельная укладка, маркировка, крепление или подключение. Также важны размеры, способ установки и соответствие стандартам и конструктиву шкафа, чтобы элемент подошел без доработки.
