Кнопки марки Schneider Electric подают кратковременную команду в цепь управления. В каталоге есть модульные Acti9 iPB, промышленные Harmony XB4 и XB5, аварийные красные головки, зелёные пусковые элементы, варианты с подсветкой и двойные посты. При выборе учитывают диаметр установки, контактную схему, возврат, цвет и напряжение светового блока.
Acti9 iPB — серые модульные кнопки с одним нормально открытым либо одним нормально закрытым контактом. Они устанавливаются вместе с модульной аппаратурой. Harmony XB4 и XB5 относятся к формату 22 мм и предназначены для панелей и кнопочных постов.

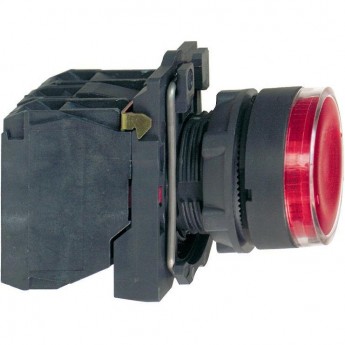

В Harmony представлены красные кнопки с возвратом, зелёные пусковые варианты, аварийные головки и двойные элементы с маркировкой. Подсвечиваемые кнопки Schneider Electric различаются напряжением светового блока: в перечне есть 24 В, 110–120 В и другие варианты конкретных моделей.
| Серия и тип | Монтаж | Контакты или функция | Визуальный признак |
|---|---|---|---|
| Acti9 iPB | модульный | 1НО или 1НЗ | серый корпус |

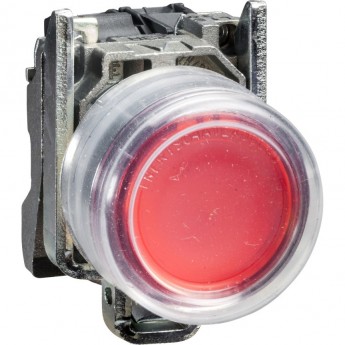

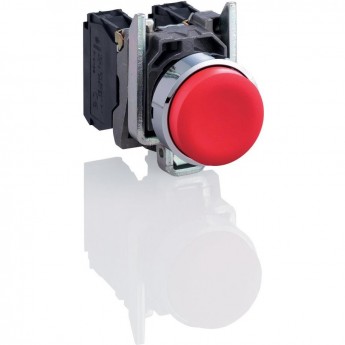

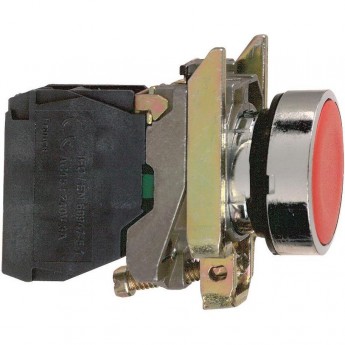

| Harmony XB4 | отверстие 22 мм | команда с возвратом | красный или зелёный |
| Harmony XB5 | отверстие 22 мм | команда или аварийный останов | красный или зелёный |

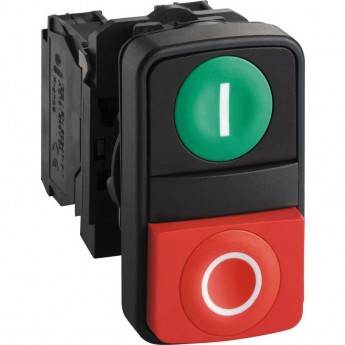

| Harmony, двойная | отверстие 22 мм | две команды | маркировка, возможна подсветка |
Аварийная кнопка отличается от обычной пусковой формой и способом возврата. В каталоге встречаются модели с возвратом и отдельная красная головка без указанного автоматического возврата. Поэтому внешний цвет не заменяет проверку механики, контактов и функции в схеме.
Сначала определяют монтажный формат. Acti9 iPB занимает место в модульной сборке, а Harmony устанавливается в отверстие 22 мм. Перенести промышленную головку на DIN-рейку без соответствующего корпуса и контактных блоков нельзя; это разные конструктивные системы.
Контакт 1НО замыкается при нажатии, 1НЗ размыкается. Для команды «Пуск» и «Стоп» могут требоваться разные исходные состояния. Двойная кнопка объединяет две команды в одном месте, но состав её контактов и маркировку всё равно сверяют со схемой.
Подсветка требует подходящего напряжения. Harmony представлена версиями на 24 В и другими управляющими напряжениями; подключение выбирают по цепи шкафа. Цвет светового элемента и кнопки помогает различать состояния, но назначение задаёт электрическая схема.
Для аварийного останова учитывают форму головки, фиксацию и способ возврата. Такой элемент является частью системы безопасности оборудования, поэтому его выбирают и устанавливают по проекту. Кнопки Schneider Electric комплектуют совместимыми контактными и световыми блоками своей серии.
Состав поста Schneider Electric проверяют целиком: головка, контактный блок, подсветка и корпус должны относиться к совместимой серии. Маркировку каждой команды наносят до ввода оборудования в работу.
Магазин официального дилера предлагает оригинальные кнопки Schneider Electric с гарантией изготовителя; заказы отправляются по России. Для заказа указывают Acti9 либо Harmony, способ монтажа, цвет, возврат, контактную схему и напряжение подсветки. Аварийные элементы дополнительно сверяют с проектом безопасности оборудования.
Перед отправкой комплект Schneider Electric проверяют по серии и напряжению подсветки.
НО разомкнут без нажатия и замыкается при команде. НЗ в исходном состоянии замкнут и размыкается при воздействии. Выбор зависит от логики цепи управления; одинаковый цвет кнопки не определяет состояние установленного контактного блока.
После отпускания её головка возвращается в исходное положение, а команда остаётся кратковременной. Это подходит для цепей, где состояние удерживает другое устройство. Кнопку с фиксацией используют по иной логике, поэтому механику проверяют до установки.
Нужно согласовать напряжение светового блока с цепью управления и выбрать требуемый цвет индикации. В Harmony встречаются варианты на 24 В и другие напряжения. Контактная часть и подсветка должны быть совместимы с серией головки.
Нет, одного цвета недостаточно. Аварийный элемент имеет определённую форму, фиксацию, возврат и место в системе безопасности. Его характеристики задаёт проект оборудования. Обычная командная кнопка может выглядеть похоже, но выполнять другую функцию.
