Шкафы марки Schneider Electric предназначены для размещения электротехнической аппаратуры на стене или на полу. В каталоге представлены Prisma Pack и Prisma, металлические Spacial CRN и SM, а также полиэстеровый Thalassa PLM. Модели различаются габаритами, способом установки, наличием монтажной платы, числом рядов или модулей и степенью IP.
Prisma Pack — навесные комплектные шкафы шириной 550 мм на два, три, четыре или пять рядов. В линейке Prisma есть навесные модели шириной 600 мм, включая корпус на 27 модулей и вариант IP55 на 15 модулей. Эти серии ориентированы на сборку распределительной аппаратуры.

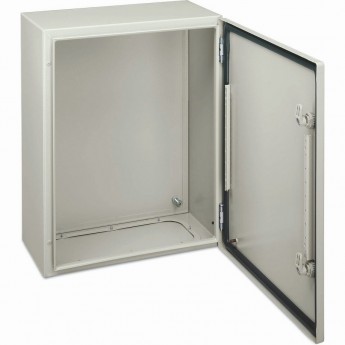

Spacial CRN — настенный металлический шкаф с монтажной платой; представлена модель 800 × 600 × 300 мм. Spacial SM — напольные металлические корпуса высотой 1800 мм, шириной 800 или 1200 мм и глубиной 300 либо 400 мм. Корпус Schneider Electric Thalassa PLM имеет размеры 430 × 330 × 200 мм, изготовлен из полиэстера и соответствует IP66.
| Серия | Установка | Материал или комплектация | Примеры размеров |
|---|---|---|---|
| Prisma Pack | навесная | комплектный, 2–5 рядов | ширина 550 мм |
| Prisma | навесная | модульная компоновка | ширина 600 мм |
| Spacial CRN | настенная | металл, монтажная плата | 800 × 600 × 300 мм |
| Spacial SM | напольная | металл, монтажная плата | высота 1800 мм |
| Thalassa PLM | навесная | полиэстер, без платы | 430 × 330 × 200 мм, IP66 |
Электротехнические шкафы марки Schneider Electric выбирают не только по наружной высоте: внутренняя компоновка, монтажная плата и ввод кабелей должны соответствовать оборудованию. У Thalassa плата не входит в указанную конфигурацию, тогда как Spacial CRN и SM представлены с монтажной платой.
Сначала составляют схему размещения аппаратов и определяют необходимую полезную площадь. Для модульной сборки важны число рядов и модулей, для оборудования на монтажной плате — её размеры и точки крепления. Глубина корпуса должна оставлять место для аппаратов, кабелей и радиусов изгиба.
Настенный и напольный формат выбирают по массе и габаритам сборки, основанию и доступу к обслуживанию. Spacial SM ставят на пол, CRN и Thalassa крепят к стене. Способ крепления и допустимую нагрузку берут из документации корпуса Schneider Electric.
Материал и степень IP согласуют с условиями помещения. Металлические Spacial и полиэстеровый Thalassa имеют разные свойства корпуса. Значение IP55 или IP66 сохраняется только при правильных вводах, закрытой двери и монтаже без нарушения оболочки.
При замене измеряют высоту, ширину и глубину, но также проверяют расположение двери, платы, замка и кабельных вводов. Одинаковые наружные размеры не гарантируют совпадения внутренней компоновки и креплений.
В шкафах Schneider Electric заранее планируют вводы и внутреннюю разводку. Монтажная плата не должна мешать двери, замку и прокладке кабелей, а оборудование размещают с учётом его охлаждения.
Магазин официального дилера предлагает оригинальные шкафы Schneider Electric с гарантией изготовителя; заказы отправляются по России. Для заказа указывают серию, габариты, настенный или напольный монтаж, материал, степень IP и необходимость монтажной платы. Комплектацию сверяют до отправки корпуса.
Перед отправкой корпус Schneider Electric проверяют по габаритам и комплектности.
На плате оборудование размещают по проектной разметке и крепят к её поверхности. Модульные аппараты устанавливаются на DIN-рейки рядами. Выбор определяет состав шкафа; наличие платы или рядов проверяют в комплектации конкретной модели.
Учитывают глубину самого оборудования, клемм, кабелей и допустимые радиусы изгиба. Также нужен запас для двери и обслуживания. Модель 300 мм и модель 400 мм могут иметь одинаковую высоту, но предоставлять разное пространство для соединений.
Материал выбирают по условиям среды и требованиям проекта. Thalassa PLM изготовлен из полиэстера и имеет IP66, а Spacial — металлические шкафы. Помимо материала проверяют размеры, крепление, монтажную плату и кабельные вводы.
Дверь, уплотнения, кабельные вводы и все отверстия должны оставаться в предусмотренной конфигурации. Неподходящий ввод или незакрытое отверстие меняют свойства оболочки. Монтаж выполняют по инструкции Schneider Electric для выбранной серии Schneider Electric.
